CM-3600d/3610d
分光測色計(分光式/側面端口/底部端口)
水平分光測色計CM-3600d和垂直分光測色計CM-3610d配備了柯尼卡美能達的創新光學系統技術。
產品概況
- 可靠的精度，優良的再現性
使用10nm節距測量360～740nm全范圍波長。采用雙波束方式、雙通道傳感陣列實現高精度和高再現性。 - 人體工程學設計，操作方便
通過取景器,可從一個固定的位置來確認測量位置。 - 致力于免維修化的高可靠性設計
通過技術革新實現SCI/SCE之間的切換，并將濾光器等部件的移動減小。在設計和產品校準中引入了ISO9001認證質量管理體系使產品具有高可靠性和耐用性。 - 緊湊先進的設計
盡管內置了6英寸大型積分球，CM-3600d仍然具有時尚緊湊的外觀。 - 具有3種測量口徑
可根據樣品尺寸選擇最適當?shù)臏y(cè)量口徑。 - 可靠的精度，優良的再現性
可測量A4尺寸大小的樣品的中間部位。
主要用途
- 廣泛用于各行業的研發和質量管理部門。
- 大學、試驗室、檢測機構。
主要特征
- 電腦控制下的精確可靠的桌面式儀器，可通過Windows系統軟件加以操作。
- 采用符合所有相關標準的d/8(擴散照明 8°受光方式)光學系統。
- 測量口徑為25.4mm、8mm、4mm。
- 可通過d/0(擴散照明 0°受光方式)光學系統測量透射色。
- 采用數字化控制系統。
可同時測量SCI(含反射分量)和SCE(不含反射分量)。 - 采用數字化UV控制系統。
通過計算確定UV照射的影響。省卻調整或移動濾光鏡的費時工作。
可同時進行一般測量和UV調整測量。
規格
| 照明/受光光學系統 | 反射：d/8(擴散照明8°方向受光)、可同時測量SCI(含反射分量)和SCE(不含反射分量)。符合CIE第15號、ISO 7724/1、ASTM E-1164、DIN 5033 Teil 7、JIS Z8722 Condition C標準。 透射：d/0(擴散照明 0°受光方式)符合CIE第15號、ASTM E-1164、DIN 5033 Teil 7標準 |
|---|---|
| 受光素子 | 雙重40個元件硅光電二極管陣列 |
| 分光手段 | 平面繞射光柵 |
| 波長范圍 | 360～740nm |
| 測量波長間隔 | 10nm |
| 半帶寬 | 約10nm |
| 光度測定范圍 | 0～200%；顯示分辨率： 0.01% |
| 積分球尺寸 | Φ152mm |
| 測量用光源 | 四個脈沖氙弧燈 |
| 測量時間 | 大約1.5秒(至數據輸出為止) |
| 測量最小間隔 | SCI/SCE測定時約4秒 |
| 測量口徑/照明口徑 | 反射：可選LAV、MAV和SAV LAV:Φ25.4mm/Φ30m MAV:Φ8mm/Φ11m SAV:Φ4mm/Φ7mm 透射率：約17mm |
| 重復性 | 分光反射率：標準偏差.1%以內 色度值：標準偏差ΔE﹡ad .02以內 |
| 儀表誤差 | △E﹡ad 0.15以內(LAV/SCI) BCRA系列IItile 12色的平均值(對比標準主體測量值) |
| 溫度依存性 | 分光反射率：±0.10%/°C以內 色差：ΔE*ab 0.05/°C以內 |
| UV調校 | 即時數字調整 |
| UV截止濾光片 | 400nm截止、420nm截止 |
| 透射試料室 | 寬：133mm、深：約50mm、測量口徑：約17mm 透射樣品托架(另售配件)：樣品托架；板狀/液體樣品兩用(可拆卸) |
| 接口 | RS-232C、D-sub 9針(凹型銷)端子 |
| 電源 | AC 120V/230V 50/60Hz(使用標配AC 適配器) |
| 使用溫度/濕度范圍 | 13～33°C，相對濕度80%以下（33°C）、不可結露 |
| 保管溫度/濕度范圍 | 0～40°C，相對濕度80%以下（33°C）、不可結露 |

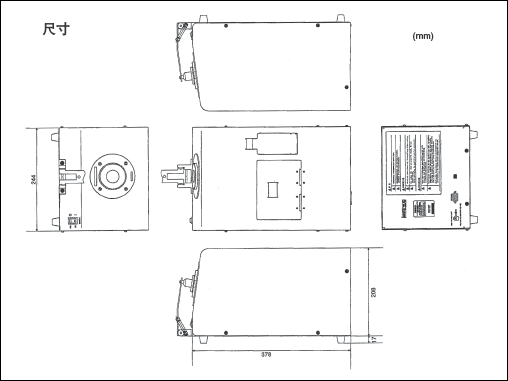

| 尺寸(W × H × D) | CM-3600d：244 × 208 × 378mm CM-3610d：300 × 597 × 315mm |
| 重量 | CM-3600d：12kg CM-3610d：16.5kg |
| 標準配件 | 白色校正板、目標罩(φ4mm、φ8mm、φ25.4mm)、零位校正盒、AC適配器、防塵罩、配件盒、單元驅動器、RS-232C線纜(9針、2m) |
| 另售配件 | 色彩數據軟件SpectraMagic? NX、透射樣品架、石英槽(2mm)/(10mm)/(20mm)、透射零位校正板、RS-232C線纜(IBM PC/AT; 5m)/(IBM PS/2; 2m)/(IBM PS/2; 5m) |
